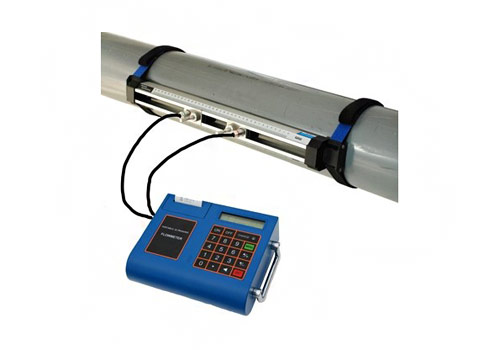

固定式超声波流量计

一、产品概述

JJ-CSB固定式超声波流量计的升级产品，主板程序更稳定，修改了几个不稳定的菜单，传感器更改为整体浇注型，防护等级达到IP68，可以长期浸泡于水中工作。应用广泛、安装简单，无需破管、无需停水，使客户轻松实现灵活的管道流量测量。无需日常维护，长期提供可信、无飘移的测量。它采用了先进的数字相关技术和智能自适应声波技术，使它的测量稳定性更加突出。同时，它使用的声聚焦专有技术，使产品在连续测量时的信号接收与品质上得到显著增强。



二、产品特点

1、稳定性好，精度高

线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%

2、测量范围广，三种探头可选

选用不同型号的传感器,可实现口径 DN15 ～ DN6000mm 管道流量的测量

测量流速范围可达-32m/s~+32m/s

采用一体式结构，在测量点即可完成测量，符合绝大多数仪表的使用习惯，结构更合理；

3、防护等级高，性价比高

采用全灌胶防水工艺，防护等级IP68；体积小，具有防水、防爆（本安型）功能；

本地显示；可选配所有种类传感器；

可浸入水下2米工作

4、多重显示，操作方便简捷

一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单

既可用磁性棒在一次表上浏览参数，出可通过二次表用中文进行参数再设定或显示,使用操作方便简捷

5、支持中英文菜单

不同版本的流量计，可支持中文或英文菜单

6、可靠性高

采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高

7、抗干扰能力强

采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源

8、强大的自动记忆功能

自动记忆前64日、前64月、前5年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前64日流量计的工作状态是否正常。

9、组网快捷，传输距离远

一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。
三、产品参数

	插入式超声波流量计				管段式超声波流量计			外夹式超声波流量计
管径范围(mm)	DN80-4000				DN20-2000			DN20-4000
流速范围（m/s）	0.01～12
准确度（%）	单声道	双声道	三声道	单声道		双声道	三声道		1.5
	1	1	0.5	1.0（校正0.5）		0.5	0.5
测量介质	饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
管道材质	金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等）
管衬材质	玻璃钢、沙浆、橡胶等
信号输出	1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。 2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。 3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km. 4、打印机：RS-232串口模式。打印机为选配件。 5、M-BUS.
键  盘	2×8汉字键盘
显示器	2×10汉字显示或英文显示
测量功能	显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
数据存贮	可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度	转换器：-10～45℃（特殊环境请说明）
	传感器：-40～+60℃（常温型）
	-40～+160℃(高温型)
传感器材质	不锈钢和陶瓷				不锈钢和普通碳钢				常温型为尼龙高温型为合金铝
传感器承压能力	管内部分压力小于4.5MPa				DN20～700mm小于2.5MPa				与管道内压力无关建议不浸水工作
					DN800～2000mm小于1.6MPa
传感器防护等级	IP68
转换器防护等级	壁挂式转换器：IP65 　盘装式转换器：IP52 　一体式转换器：IP67
防爆等级	EXdⅡBT6
传感器电缆长度	< 500m				< 500m				< 300m
传感器电缆型号	专用电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆
工作电源	AC220V, DC12～36V 0.8A (可选)
转换器外形尺寸	壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm
传感器外形尺寸	220×ø20(杆部)×ø50（连接部)mm				见管段传感器数据表				60×40×35mm
转换器重量	壁挂式：1.2Kg　 盘装式：0.8Kg 　一体式：1.4Kg
传感器重量	0.7Kg/支				见管段传感器数据表				0.2Kg/支
热量测量功能	测量供热量、热损耗、入口温度、出口温度
