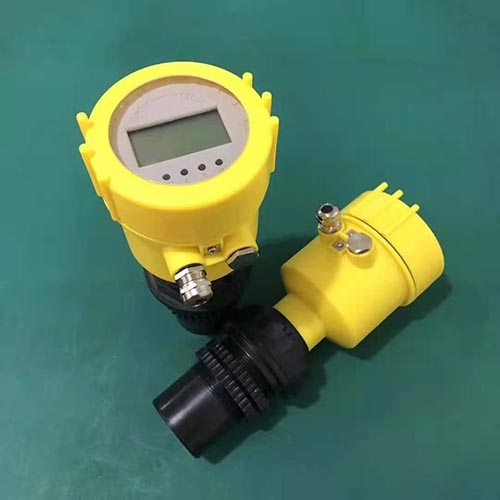

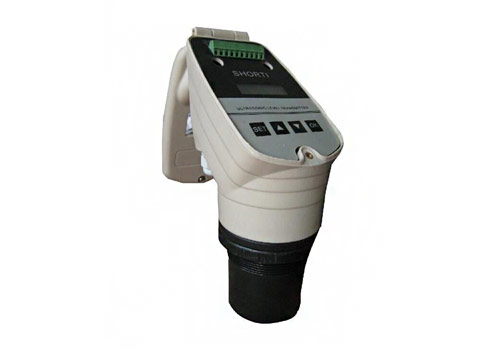

超声波液位计

1.概述：

　　一体式超声波液位计包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。

　　本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

　　一体式超声波液位计具有如下特点：

　　l 电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。

　　l 专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。

　　l 我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3%，能够抗各种干扰波。

　　l 本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。

　　l 仪表的所有输入、输出线均具有防雷、防短路的保护功能。

　　2、技术指标

　　测量范围： 0～20m(根据实测量程选定)

　　盲 区： 0.25m～0.6m

　　测距精度： 0.3%(标准条件)

　　测距分辨率： 1mm

　　压 力： 常压

　　仪表显示： 自带LCD显示液位或空间距离

　　模拟输出： 4～20mA

　　数字输出： RS485、Modbus协议或定制协议

　　供电电压： DC24V/AC220V，防雷装置内置

　　环境温度： -20℃～+60℃, -20℃~100℃(高温型，需定做)

　　防护等级： IP65

　　3、仪表安装

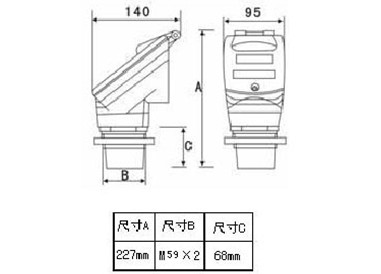

　　3.1仪表外形尺寸(探头尺寸会根据仪表量程的不同而有所改变，若有不同会预先告知)

安装方法：

　　开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径(60mm)的圆孔，将仪表放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。

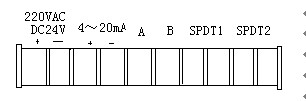

　　3.2 仪表接线如下：

电源：220VAC或DC24V，订货时告知;输出信号：4～20mA;RS-485：A B;

　　两路继电器分别：SPDT1 为第一路， SPDT2为第二路。

　　3.3 仪表安装原则

　　1)探头发射面到最低液位的距离，应小于选购仪表的量程。

　　2)探头发射面到最高液位的距离，应大于选购仪表的盲区。

　　3)探头的发射面应该与液体表面保持平行。

　　4)探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

　　5)若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。

　　6)若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径

　　大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内

　　径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。

　　3.4 安装注意事项

　　1)仪表在室外安装建议加装遮阳板以延长仪表使用寿命。

　　2)电线、电缆保护管，要注意密封防止积水。

　　3)仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外

　　安装专用的防雷装置。

　　4)仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
