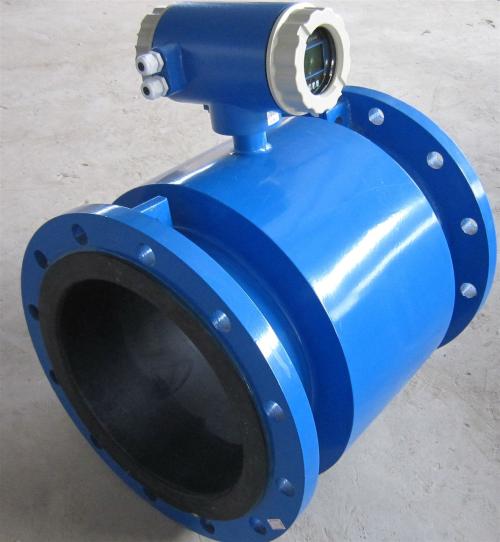

智能型一体式电磁流量计

用来测量导电性的液态介质，要求电导率应大于5μs/cm（自来水，原水的电导率约为100…5000μs/cm，可以用来测量各种酸、碱、

盐溶液及泥浆、矿浆、纸浆等介质的流量，但介质中不能含有较多的铁屑铁磁性物质和大量的气泡，主要应用于石化、钢铁、

电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。

---

---



技术参数





公称通径（mm）:

管道式四氟衬里：DN10～DN600（DN2DN3DN6DN8可选）

流速范围：

0.05－15m/s

特殊规格可定制:

管道式橡胶衬里：DN40～DN1200

电导率范围：

被测流体电导率≥5μs/cm

流动方向：

正，反，净流量

电流输出：

负载电阻

0～10mA：0～1.5kΩ

量程比：

150:1

4～20mA：0～750 Kω

重复性误差：

测量值的±0.1%

数字频率输出：

输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA

精度等级：

0.2%级&0.5%级

被测介质温度：

普通橡胶衬里：－20～＋60℃

高温橡胶衬里：－20～＋90℃

供电电源：

AC220V、DC24V或3.6V锂电池

聚四氟乙稀衬里：－30～＋100℃

消耗总功率：

小于20W

高温型四氟衬里：－20～＋180℃

连接方式：

流量计与配管之间可采用法兰、卡箍连接

额定工作压力： （高压可定制）

DN10－DN80：≤2.5MPa

环境湿度：

＜90%r.h（非冷凝）

DN80－DN150：≤1.6MPa

防护等级：

IP65（特殊订制IP68）

DN200－DN1200：≤1.0MPa

环境温度：

-25～+60℃(特殊工况下请咨询工程师)

显示单位：

m³/H、m³/M、m³/S、L/H、L/M、L/S、G/H、G/M、G/S(H=Hour M=Minute S=Second）

要求直管段长度:

上游≥5DN，下游≥2DN

执行标准：

DIN EN 1092-1-2002

执行标准：

LVD 2006/95/EC&EMC 2004/108/EC

销售使用地标准（订货备注）

EN 61326-1：:2006辐射标准（BS EN50081-1)

EN 61326-1：:2006抗干扰标准（BS EN50082-1)

EN 61010-1:2001设备安全要求：一般要求





选型表





电磁流量计

适用介质

通用介质型

浆液测量型

变送器安装类型

一体式就显示设定型

分体远传显示设定型（圆形）

分体远传显示设定型（方形）

通径

6 to 2800mm（如管径DN10及表述为10）

安装方式

法兰型 （DN10 to DN2800)

夹持型 （DN25 to DN150)

螺纹型 （DN10 to DN50)

卫生卡箍型 （DN15 to DN80)

电极材料

电极材料不锈钢1.4435(316L)

电极材料Ti（钛）

电极材料Ta（钽）

电极材料Wolfram Carbide（碳化钨）

电极材料Pt铂

电极材料Ni镍

电极材料哈氏合金HC

电极材料哈氏合金HB

特殊材料形式定制

外壳与法兰材质

主体材质：碳钢

主体材质：不锈钢1.4301（304）

主体材质：不锈钢1.4435(316L)

输出方式

无输出

4 to 20mA+脉冲

4 to 20mA+脉冲+高低流量双点报警

内衬材料

内衬材料CR （氯丁橡胶）

内衬材料PTFE（聚四氟乙烯）

内衬材料F46（聚全氟乙丙烯）

内衬材料FEP(氟化乙烯丙烯共聚物)

内衬材料PFA(全氟烷氧基树脂)特氟龙

内衬材料PUR（聚氨酯橡胶）
