蒸汽涡街流量计

一、产品原理

JJ-LU蒸汽涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

二、技术参数

1、测量介质： 气体、液体、蒸气；

2、口径规格 法兰卡装式口径选择 25,32,50,80,100；

3、法兰连接式口径选择 100,150,200；

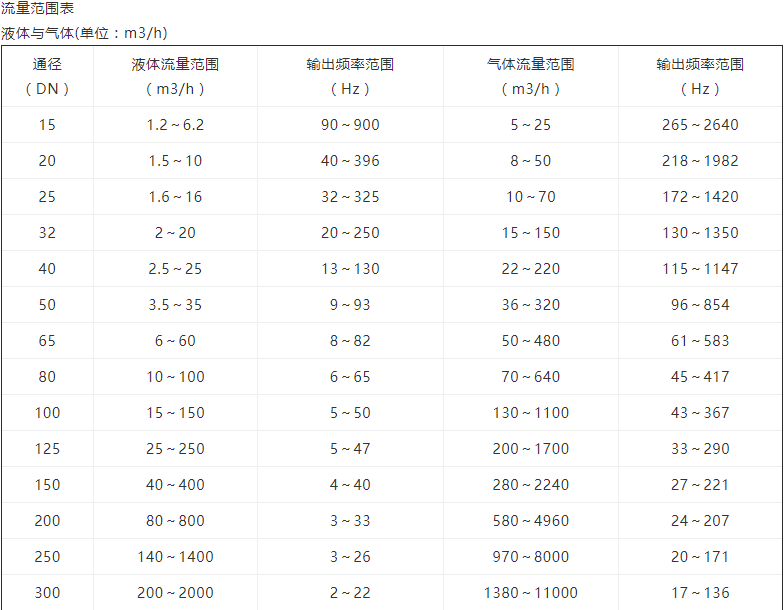

4、流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；

5、测量精度 1.0级 1.5级；

6、被测介质温度:常温–25℃～100℃；7.高温–25℃～150℃ -25℃～250℃；

7、输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；

8、脉冲占空比约50%,传输距离为100m；

9、脉冲电流远传信号 4～20 mA,传输距离为1000m；

10、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；

11、材质 不锈钢, 铝合金；

12、电源 DC24V或锂电池3.6V；
