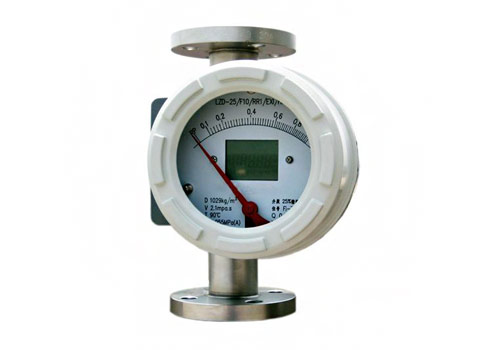

金属管转子流量计

JJ-LZ系列金属管转子流量计是工业自动化过程控制中常用的一种流量测量仪表，它具有压损小，检测范围大（量程比10:1），使用方便等特点，它可用来测量液体，气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。 JJ-LZ系列金属管浮子流量计有就地显示型和智能远传型，带有指针显示，瞬时流量，累积流量，液晶显示，上下限报警输出，累积脉冲输出，标准的二线制4-20mA电流输出等多种形式，为用户提供了非常广阔的选择空间。另外该仪表采用高质量的MCU微处理系统，保证了流量计在各种应用场所的优良性能。

多年来金属管浮子流量计的各种优良性能和可靠性，以及较好的性能价格比广泛受到了石化、钢铁、电力、冶金、轻工等行业的青睐。欢迎来电咨询金属管浮子流量计价格。

JJ-LZ系列金属管浮子流量计结构原理

1、结构

JJ-LZ系列系列金属管浮子流量计主要由三大部分组成

a、指示器（智能型指示器，就地指示器）

b、浮子

c、锥形测量室
二、产品参数

测量范围	水：2.5～100000L/h
	空气：0.07～3000m³/h
量程比	10:1（DN≤100mm）
	5:1 （DN≤100mm）
精度等级	标准型1.5级，特殊订货可达1.0级
***工作压力	DN15、DN25、DN40、DN50～4.0MPa
	DN80、DN100、DN150～1.6MPa
介质温度	普通型：-40℃～100℃
	高温型：-80℃～250℃
	内衬F46氟塑料：-40℃～+80℃，内衬PFTE-40℃～+120℃
环境温度	指针式：-40℃～+65℃
	智能型：-25℃～+65℃
连接方式	法兰连接、螺纹连接、卡箍连接
电气接口	M20×1.5（特殊要求可做）
防护等级	IP65
防爆等级	本安：ExibIICT4(配LB987S安全栅)   隔爆：ExdIIBT4
介质粘度	DN15≤5Mpa.s  DN25～150≤5Mpa.s
测量管材质	304不锈钢  316不锈钢，304或316L不锈钢内衬FTFE或F46
浮子材质	304或316（不锈钢）；FTFE或F46

三、选型参照表

管道口径	结构形式		接液材质		附加结构
A	B	介质流向	C		D
DN15	Y10	下进上出	RRO	0Cr18Ni12Mo2Ti	F	防腐型
DN25	Y20	横进横出	RR1	1Cr18Ni9Ti	T	夹套型
DN50	Y30	同侧进出	RP	（聚四氟乙烯）	Z	阻尼型
DN80	Y40	异侧进出	Ti	（钛合金）	G	高温型
DN100	Y50	底侧进出	RL	316L	Y	高压型
DN125					B	防爆型
DN150

四、流量范围

耐腐通径	普通通径	测量范围		***压力损失
DN（mm）	DN（mm）	空气20℃ m3/h	水（20℃）（L/h）	空气（KPa）	水（KPa）
15	15	0.05-0.5	1.6-16	7	6.4
		0.07-0.7	2.5-25	7.1	6.5
		0.11-1.1	4.0-40	7.2	6.5
		0.18-1.8	6.0-60	7.3	6.6
		0.28-2.8	10-100	7.5	6.6
		0.40-4.0	16-160	8	6.8
		0.70-7.0	25-250	10.8	7.2
		1.00-10	40-400	10	8.6
		1.60-16	60-600	14	11.1
25			80-800		14
	25	3.00-30	100-1000	7.7	7
		4.50-45	160-1600	8.8	8
		7.00-70	250-2500	12	10.8
		11-110	400-4000	19	15.8
50			500-5000		16.2
	50	18-180	600-6000	8.6	8.1
		25-250	1000-10000	10.4	11
80		40-400	1600-16000	12.6	17
	80	50-500	2000-20000	15.5	6.3
100		75-750	2500-25000	17.2	8.1
	100	100-1000	4000-40000		9.5
125		160-1600	6000-60000		10
	125	250-2500	8000-80000		16
150			10000-100000		20
		300-3000	12-120m3/h		20
		400-4000	15-150m3/h		25

五、外形尺寸

口径/压力	尺寸（mm）	Φd3	Φk	Φd2	b	f	L	h
15/4.0	95	45	65	4xΦ14	16	2	250	85
25/4.0	115	68	85	4xΦ14	18	2	250	85
50/4.0	165	102	125	4xΦ18	20	3	250	85
80/1.6	200	138	160	8xΦ18	20	3	250	85
100/1.6	220	162	180	8xΦ18	20	3	250	85
125/1.6	250	188	210	8xΦ18	22	3	400	85
150/1.6	285	218	240	8xΦ22	22	3	400	85

六、安装技巧

1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计，且垂直度优于2°，水平安装时水平夹角优于2°；

2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；

3、金属管浮子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；

4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；

5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；

6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游：

7、测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真。

8、安装PTFE衬里的仪表时，法兰螺母不要随意不对称拧得过紧，以免引起PTEF衬里变形；

9、用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；对于直管段 要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动。
