雷达液位计

一、产品特点

雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。


二、产品原理
雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

三、产品选型

单元		雷达液位计参数
防爆		P 标准型（非防爆型）   I 隔爆型（Exd II BT4 Gb）
天线形式/材料		B 喇叭天线Φ76mm/不锈钢304   C 喇叭天线Φ96mm/不锈钢304   D 喇叭天线Φ123mm/不锈钢304
连接过程/材料		N 支架安装   C 法兰DN50 PN16C 不锈钢   D 法兰DN80 PN16C 不锈钢   E 法兰DN100 PN16C 不锈钢   F 法兰DN150 PN16C 不锈钢   H 法兰DN200 PN16C 不锈钢   K 法兰DN250 PN16C 不锈钢   Y 特殊定制
密封/过程温度		V 普通密封/(-40~150)℃   K 高温密封/(-40~250)℃  T高温密封/(-60~450)℃
电子单元		3 (4~20)mA/24VDC/HART两线制   4 (4~20)mA/220VAC /四线制   5 RS485/Modbus
外壳/防护等级		L 铝/IP67   G不锈钢304/IP67
电缆进线		M M20*1.5    N 1/2NPT
特殊约定		Y 特殊定制

四、产品价格
雷达液位计价格与介质、量程、压力有直接的关系，比如介质酸、压力1.6MPA、量程5米，防腐型雷达液位计价格在4600元/台，如果是高频雷达液位计的它的价格在6800元/台，不同的参数它的价格是不一致的，所以实际的价格以现场工况为准。

五、安装技巧



雷达液位计测量罐体的液位罐体直径的1/4或1/6处，距离管壁的最小距离为200mm。



测量锥型罐体，应安装在锥型罐体的平面的中间，保证可以测量锥型顶部。

测量有堆料的罐体，选型的时候，应选择万向法兰(可调节方向)的安装雷达液位计。由于倾斜的固定表面会造成回波衰减，甚至丢失信号的问题。所以我们安装的时候通过调整雷达天线垂直对准料面。

六、正确安装图

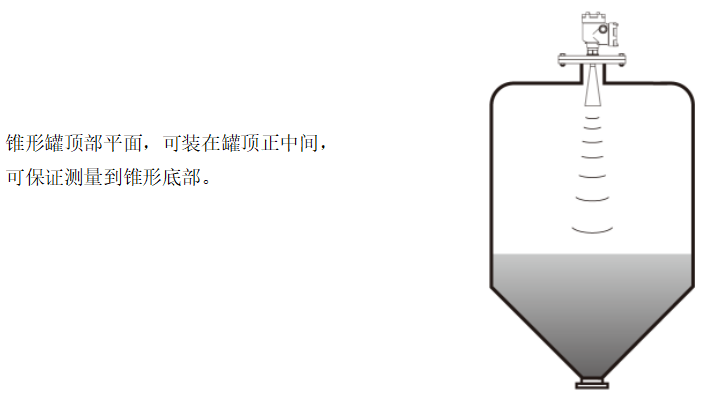

安装位置的好坏，决定测量液位的精准性、稳定性，正确的安装对雷达液位计测量的精度有直接的关系，正确的安图1所示。
