电磁流量计在聚乙烯醇PVA生产中的应用

聚乙烯醇（PVA）是一种重要化学助剂，其主要用于纺织行业经纱浆料、织物整理剂、维尼纶纤维原料；建筑装潢行业107胶、内外墙涂料、粘合剂；化工行业用作聚合乳化剂、分散剂及聚乙烯醇缩甲醛、缩乙醛、缩丁醛树脂；造纸行业用作纸品粘合剂；农业方面用于土壤改良剂、农药粘附增效剂和聚乙烯醇薄膜；还可用于日用化妆品及高频淬火剂等方面。随着工控自动化水平的不断提高，在聚乙烯醇（PVA）的实际生产过程中，参与生产过程的各种物料必须按一定的量或比例投入，企业为了降低成本并节能降耗，对相应电磁流量计测量精度的要求也越来越高。

        流量计有很多种类型，从传统的孔板流量计、涡轮流量计直到电磁流量计、超声波流量计等在石化行业中的应用有着广泛的应用。在此，笔者将介绍电磁流量计在内蒙古双欣环保材料股份有限公司在PVA生产装置中的实际应用，并总结应用中流量计的几类故障和解决方法。希望对于从业朋友们有所帮助。
一、 工作原理

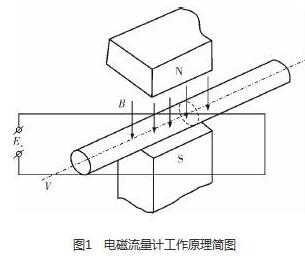

        电磁流量计是利用法拉第电磁感应定律设计的流量测量仪表，用于测量导电液体的体积流量。根据法拉第电磁感应定律，当导体切割磁力线运动时，导体内将产生感应电动势Ex（图1），方向根据右手定则确定，感应电动势Ex的大小与磁场的磁感应强度B、传感器管道的内径D和流过导电液体的流速V成正比，B、D、V三者相互垂直，即Ex=BDV。


        电磁流量计由转换器和传感器两部分组成，两者用连接线连接。三畅电磁流量计的电极附在流量计管的外部，由这些电极通过氧化铝陶瓷管壁的电容来获取液体流动产生的电动势。三畅电磁流量计的测量管由氧化铝陶瓷管的电容式电极，一个包括线圈铁心、接地环和密封外壳的电磁回路组成。为了避免浮地电容的影响，将密封的外壳设计为环绕电容式电极，从而产生密封驱动的电容式电极。
