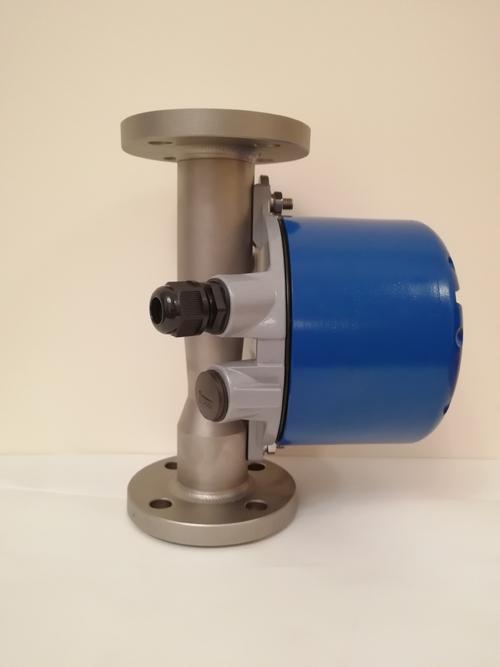

金属管转子流量计接线方法及注意事项

金属管转子流量计接线方法及注意事项：

一、接线进程与信号类型适配：

1.两线制4-20mA输出（带HART通讯）。

       电源联接：将24V直流电源的正极（24V+）接入流量计的“+”端子，负极（24V-）接入“-”端子。

       信号输出：4-20mA信号线直接并联在电源线上，即“+”端子一同作为信号正极，“-”端子作为信号负极。

       HART通讯：若需HART功用，需经过HART调制解调器将流量计与上位机联接，保证通讯线屏蔽优异。

2.四线制24V供电带RS485输出。

       电源联接：24V+接“电源正”，24V-接“电源负”。

       RS485信号线：A线接“T+”，B线接“T-”，需选用双绞屏蔽线，屏蔽层单端接地以抗干扰。

3.防爆型/本安型流量计。

       联接防护栅（如LB803S），严峻按接线图将信号线穿过防护栅后再接入控制体系。

       本安型体系需保证电缆参数（如长度、电容）符合防爆认证要求。

二、接线细节与操作标准：

1.接线盒操作。

       翻开接线盒盖，可见4-20mA和RS485的卡扣式端子。电源线刺进对应端子后，轻压卡扣固定，避免松动。电缆穿过引入安装后，旋紧压紧螺帽，若运用M18×1.5螺纹，可直接旋入电缆引入座。

2.抗干扰方法。

       远传信号线避免与动力线（如电机电缆）平行布线，间隔建议大于30cm。若要交叉，选用笔直交叉方法，并运用金属穿线管屏蔽。

三、安装与接线要点注意事项：

1.安装要求。

       笔直安装：流量计要笔直安装，流体自下而上活动，倾斜度不跨过5°，否则将引入测量过失。

       直管段：进口前需5倍管径的直管段，出口后需5倍或250mm以上直管段（以较大值为准）。

       管道冲刷：新安装管道需完全冲刷，避免焊渣、杂质损坏浮子。

2.防爆与防护。

       隔爆型流量计表头断电后才能开盖，接线后需旋紧接线盒紧固螺钉，抵达IP65防护等级。野外安装时，接线盒需朝下，避免雨水进入。

3.介质适配。

       含磁性物质：介质中若含铁屑等导磁颗粒，需在流量计前加装磁过滤器。

       两相流介质：如液气混合流体，需选用带阻尼安装的类型，并经过旁路阀缓慢翻开流量，避免浮子剧烈冲击。

四、特别场景适配方案：

1.角型流量计（进出口不在同一直线）。

       用于液体测量时，需排尽引申套管内空气，守时查看并清扫堆集气泡（特别小口径外表）。

2.高温/高压介质。

       选用带散热片的类型，电缆引出口需加装耐高温密封接头。

3.本安型防爆体系。

       防护栅需安装在防护区，电缆参数（如长度≤1000m，电容≤0.1μF/km）需符合防爆认证要求。

       总结：接线前需清楚信号类型（两线制/四线制）、防爆等级及介质特性，严峻按说明书操作。安装时保证笔直度与直管段要求，接线后经过HART通讯验证输出信号，保证体系安稳工作。
