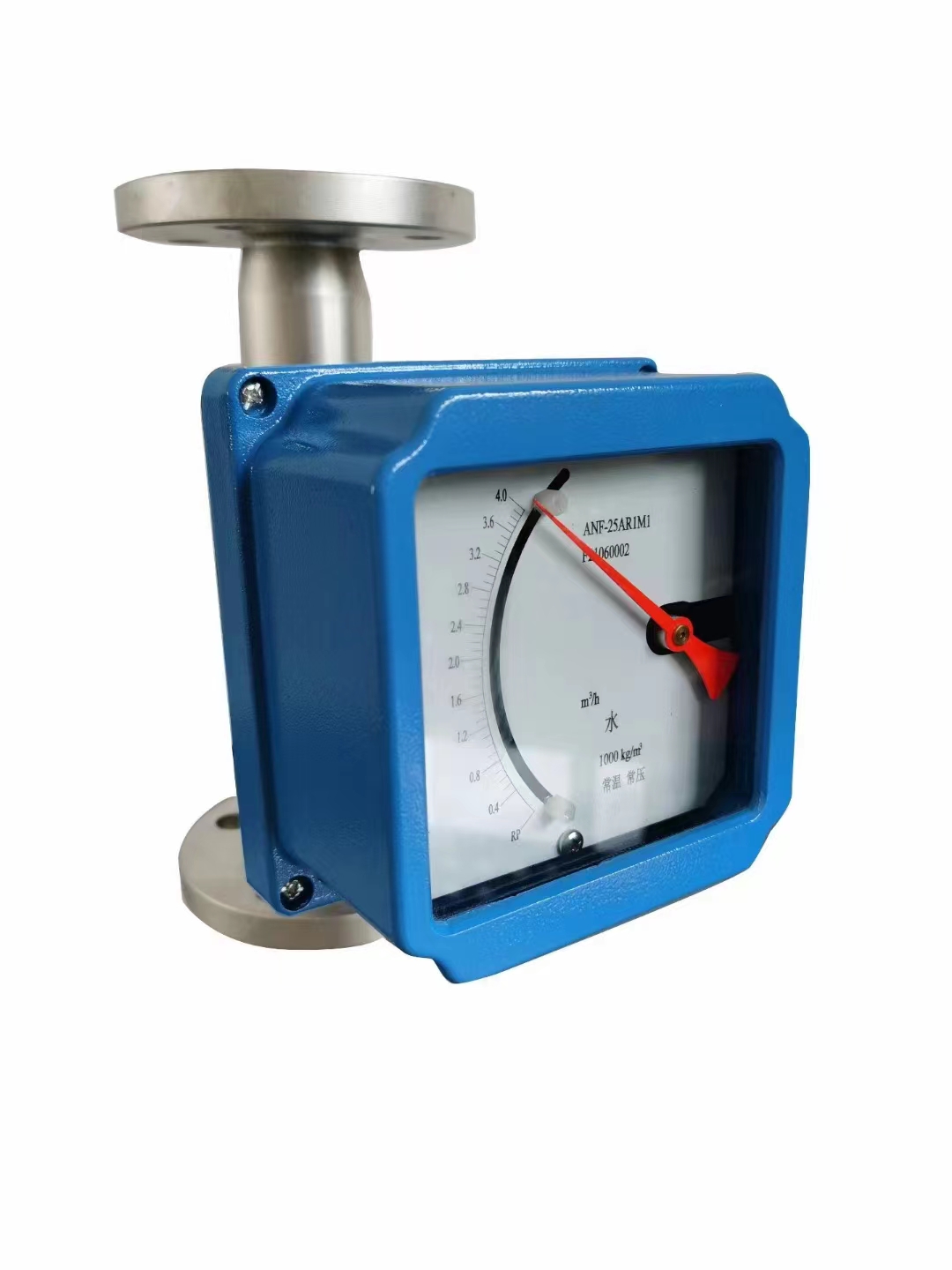

转子流量计测量原理

转子流量计是一种基于流体力学平衡原理的流量测量外表，其中心测量原理可经过以下结构化解析进行阐述：

一、中心原理：恒压降变流转面积法

       转子流量计经过保持节省元件（转子）前后压差稳定，使用流转面积改动反映流量改动。与差压式流量计（恒节省面积、变压差）不同，其测量进程遵照定压降、变流转面积的机制。

二、结构组成

       1.锥形管：笔直安装，截面积自下而上线性扩展（锥角一般为4°左右）。

       2.转子（浮子）：置于锥形管内，可安闲移动，材料根据流体性质选择（如不锈钢、玻璃、硬橡胶等），密度需大于被测流体。

三、工作机制

       1.流体活动与力学平衡

       •流体途径：被测流体从锥形管底部流入，自下而上经过转子与管壁间的环隙，再从顶部流出。

       •作用力分析：

       o动压力（冲力）：流体流经环隙时因流速改动产生的向上作用力。

       o浮力：根据阿基米德原理，流体对转子的向上托力。

       o重力：转子自身分量（向下）。

       •平衡条件：当动压力+浮力=重力时，转子稳定在某一高度。

       2.流量与转子方位的动态联络

       •流量增大：流体冲力添加，转子上升，环隙面积增大，流速下降，直至新的力平衡。

       •流量减小：转子下降，环隙面积减小，流速添加，从头树立平衡。

       •线性联络：转子平衡方位的高度与流量成线性对应，经过锥形管外壁刻度直接读取流量值。

四、技能特征

       1.恒压降特性：测量进程中压差根本坚持不变。

       2.变流转面积：经过转子方位调整流转面积以习惯流量改动。

       3.低雷诺数适用性：特定转子形状下，流量系数不随流体粘度改动。

       4.安装要求：需笔直安装，上游直管段要求低。

五、运用与扩展

       1.运用领域：

       o工业进程操控（如化工、环保）。

       o低流速、小流量介质测量。

       2.扩展功用：

       o电远传式：经过磁钢与传感器将转子方位转换为电信号，完成长途监测。

       o刻度换算：根据流体密度、温度、压力修正读数，保证精度。

六、限制性与优势

       1.优势：结构简略、压损小、量程比大、安装便利。

       2.限制：主要用于中小管径（大DN150mm），大管径需特别规划。

       总结：转子流量计经过转子在锥形管中的动态平衡方位反映流量，其原理结合了流体力学与力学平衡，具有结构简略、适用性广的特征，广泛运用于工业、环保等领域。
