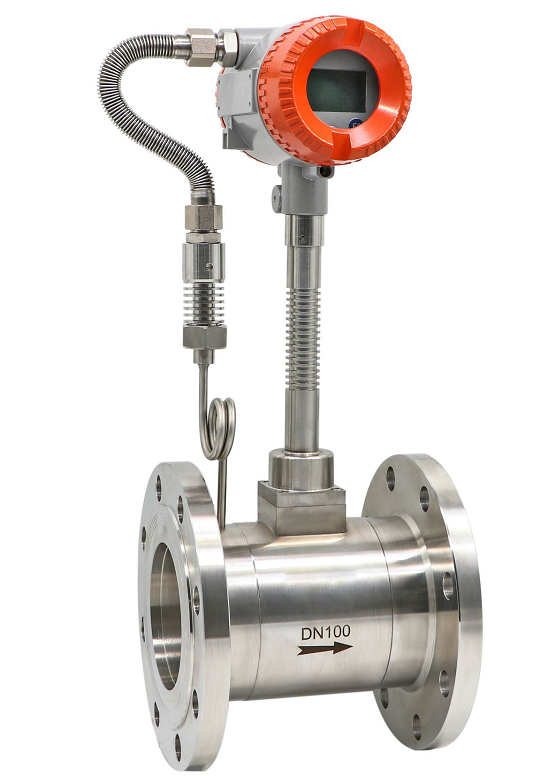

蒸汽涡街流量计的装置

蒸汽涡街流量计的装置质量直接影响测量精度和装置运用寿数，以下是从装置环境、管道要求、装置进程到注意事项的具体攻略：

一、装置环境要求

1.温度与压力束缚

       •介质温度：普通型≤250℃，高温型可耐350℃（需供认流量计材料）。

       •介质压力：需低于流量计额外工作压力（常见PN16/PN25/PN40）。

2.环境条件

       •避开振荡源：远离压缩机、泵等振荡装置，若无法避免，需加装减震支架。

       •防潮防晒：露天装置需装备防雨罩，环境温度宜在-20℃~+60℃。

       •电磁干扰：远离变频器、变压器等强电磁装置，信号线需穿金属软管屏蔽。

二、管道装置要求（中心关键）

1.管道同心度与密封性

       流量计与管道轴线差错≤1°，避免偏疼装置导致流体扰动。法兰衔接处需运用金属盘绕垫片，禁止漏气（蒸汽走漏会影响测量精度）。

2.管道口径匹配

       优先选用与流量计口径一同的管道，若需变径，应运用同心异径管，且变径点距流量计上游≥10D。

三、装置方向与方法

1.装置方向

       •水平装置：流量计轴线与水平面平行，流体方向与箭头标识一同，适用于大多数场景。

       •垂直装置：流体自下而上活动，需确保管道内充溢蒸汽，适用于立管场景。

       •歪斜装置：仅在特别工况下运用，歪斜角度≤15°，且需加装排气阀。

2.支撑与固定

       蒸汽管道热膨胀明显，需在流量计前后2~3D处设置固定支架，避免管道位移拉扯流量计。大口径流量计（DN≥100）需独自加装支撑托架，避免自重导致法兰变形。

四、伴热与保温规划

1.伴热方法

       蒸汽温度≥150℃时，需对流量计本体及前后5D管道进行伴热（电伴热或蒸汽伴热），避免蒸汽冷凝发生液滴影响测量。伴热带盘绕需均匀，避免部分过热损坏传感器。

2.保温要求

       保温层厚度≥50mm，材料选用岩棉或硅酸铝，外层包裹铝皮防水防潮。保温层需掩盖流量计表头，确保表头温度≤60℃（避免电子元件过热）。

五、外表装置进程

1.管道预处理

       焊接法兰前，管道内部需除锈、去毛刺，避免焊渣残留。法兰焊接后需进行耐压查验（1.5倍工作压力，保压30分钟无走漏）。

2.流量计装置

       撤消流量计法兰保护盖，检查传感器探头是否清洁无损伤。按流向标识将流量计刺进管道，对称拧紧法兰螺栓（力矩均匀，避免偏压）。

3.信号接线

       信号线选用屏蔽双绞线（RVVP2×1.0mm²），接入表头接线盒时需密封防水。接地端子需独自接至接地桩（接地电阻≤4Ω），避免与强电共地。

4.吹扫与调试

       装置后先进行管道吹扫（蒸汽压力≥0.3MPa，吹扫时间≥30分钟），铲除杂质。缓慢敞开上下游阀门，待蒸汽安稳后，经过表头设置参数（如介质密度、量程等）。
