双法兰液位变送器的迁移量核算

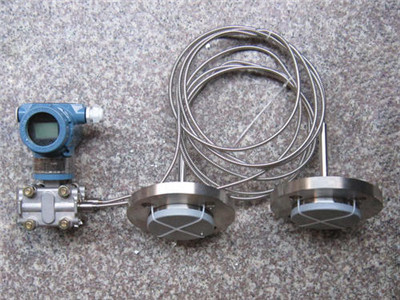

        双法兰液位变送器，实质上是一种特别取压的差压变送器。它是在差压变送器正、负室取压口上接上二条紫铜毛细管，结尾是两个用不锈钢膜片封闭的、固定在设备法兰上的膜盒。膜盒与毛细管和差压变送器正、负压室，内部选用真空充填办法充硅油，而它们之间则用外套螺母、接收和接头紧密联接起来。这样，在测量液位时，经过感压膜盒上的不锈钢波纹膜片感测的压力，由硅油传递至差压变送器的正、负压室。尔后的位移、转化等则彻底与差压变送器相同，故不再重复。

双法兰液位变送器的迁移量核算能够经过以下公式进行‌：

        迁移量核算公式为：S=h1⋅ρ1⋅g−h2⋅ρ2⋅g

其间：

        h1是下引压口设备高度与变送器设备高度之差（m）

        h2是上引压口设备高度与变送器设备高度之差（m）

        ρ1是正引压管液体密度（kg/m³）

        ρ2是负引压管液体密度（kg/m³）

        g是重力加速度（一般取9.806m/s²）‌

‌在实际应用中，迁移量的核算需求考虑以下要素‌：

        1.‌介质密度‌：正引压管和负引压管的液体密度有需要相同，一般运用硅油作为传压介质，以防止介质倒灌构成损坏。

        2.‌设备方位‌：变送器的设备方位会影响迁移量的核算。举荐将变送器设备在密闭容器低端法兰水平线以下，以削减硅油倒灌的危险‌。

3.‌量程核算‌：量程的核算公式为：

        S1=(b+c)⋅ρy⋅g+(e−b−c)⋅ρq⋅g−b⋅ρy⋅g+(e−b)⋅ρq⋅g

        其间，b是低液位，c是液位变化，e是两法兰间隔，ρy是冷凝水密度，ρq是蒸汽密度‌。
