温度变送器怎样接线？

       温度变送器选用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，通过稳压滤波、运算扩大、非线性校对、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4～20mA电流信号0-5V/0-10V电压信号，RS485数字信号输出。

       温度变送器的工作原理‌是基于热电阻或热电偶的温度改动来改动其电阻值或产生温差电动势，然后通过变送器转换为规范的电压或电流信号。这些信号能够联接到表面、PLC或其他控制体系，用于温度监测和控制。

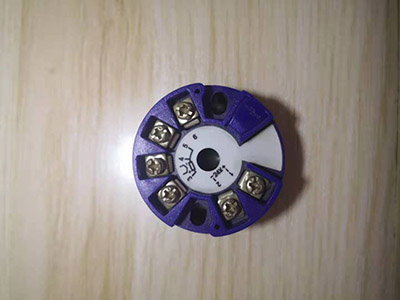

       温度变送器的接线办法主要包括以下几个进程‌：

       1.‌电源联接‌：主要，将温度变送器的正负端子联接到24V直流电源。具体来说，电源的正极联接到温度变送器的正端子，负极联接到负端子。‌

       2.‌热电阻联接‌：运用热电阻（如PT100），将任意一根赤色线（通常是信号线）和黑色线（通常是补偿线）联接到温度变送器的两个端子上。因为PT100的电阻值会随温度改动而改动，这种改动会被变送器转换为0-10V的电压信号。

       3.‌接线方法‌：温度变送器的接线方法能够根据热电阻的类型有所不同。两线制的热电阻需要将赤色线接在2号端子，蓝色线接在3号端子；三线制的热电阻则直接将赤色线接在1号和2号端子，蓝色线接在3号端子。‌
