金属管转子流量计详细介绍

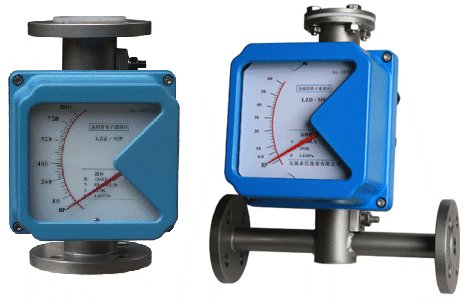

       金属管转子流量计是一种根据变面积流量测量原理的工业外表，广泛应用于液体、气体等介质的流量测量。其核心部件为笔直装置的锥形金属管和可在管内自在浮动的转子，经过转子位置变化完成流量测量。以下从工作原理、结构特点、技术参数、应用领域及选型要点进行详细介绍：

一、工作原理

       当被测介质自下而上流经锥形金属管时，转子受到向上的流体动力和向下的重力作用。当流速增大时，流体动力战胜转子重力使其上升，转子与锥管之间的环形流通面积随之增大，直至流体动力与转子重力到达平衡。此时，转子的高度对应特定流量值，经过外部刻度或传感器输出流量信号。

二、结构特点

       1.全金属结构：采用不锈钢、钛合金等不腐蚀材料，适用于高温、高压、强腐蚀性介质。

       2.模块化规划：支撑就地指示、远传输出、防爆型、夹套型等多种装备，满足不同工况需求。

       3.宽量程比：量程比可达10:1，适应小流量至大流量规模。

       4.低压力丢失：流体经过转子与锥管间的环形通道，压力丢失小。

       5.抵高温高压：高工作温度可达400℃，压力等级掩盖1.6MPa至25MPa。

三、应用领域

       1.石油化工：测量原油、成品油、化工原料等。

       2.能源行业：锅炉给水、冷却水、润滑油流量操控。

       3.水处理：原水、净化水、废水流量监测。

       4.食物医药：啤酒、饮料、药液流量测量。

       5.环保监测：工业废气、废水排放流量监测。

       6.冶金造纸：冷却水、液压油、纸浆流量操控。

四、选型要点

       1.介质特性：

       （1）腐蚀性介质：选用防腐型（内衬PTFE）。

       （2）高温介质：选用高温型（高400℃）。

       （3）高压介质：选用高压型（压力等级25MPa）。

       2.流量规模：保证测量规模掩盖实践工况的小和大流量。

       3.装置条件：笔直装置，倾斜度≤5°，流体自下而上流动。

       4.准度要求：高准度需求选择特殊型（1.0级），一般需求选择标准型（1.5级）。

       5.输出信号：根据体系需求选择4-20mA输出、HART通讯或RS485。

       6.防爆要求：易燃易爆环境选用防爆型（本安型或隔爆型）。

       7.保护与校准：定时检查转子清洁度，进行实流校准。

五、优势总结

       1.可靠性高：全金属结构，不腐蚀、抵高温、抵震。

       2.适用性强：掩盖液体、气体，适用于复杂工况。

       3.装置灵活：笔直、水平装置均可，对直管段要求低。

       4.智能化：支撑HART通讯、RS485，完成远程监控。

       金属管转子流量计凭借其坚固实用、测量准确、适用规模广的特点，成为工业流量测量的重要工具。在选型时，需结合介质特性、工况条件及体系需求，选择合适的型号和装备，以保证测量精度和设备寿数。
