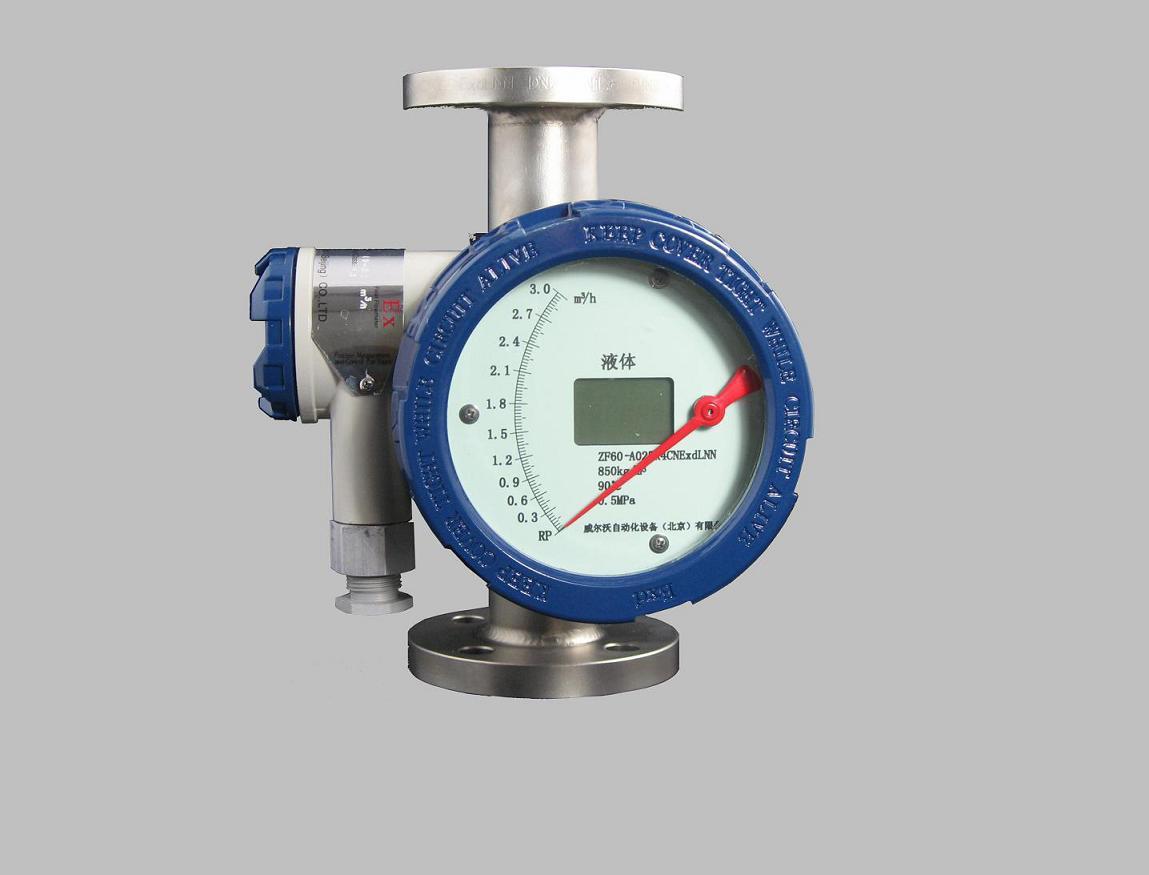

金属管浮子流量计工作原理

金属管浮子流量计工作原理详解：

1.根本力学平衡：

       当被测介质（液体或气体）自下而上流经锥形测量管时，浮子遭到流体发生的上升力（包括浮力和动压力）。跟着流量增大，流速加快，浮子上下端压差增大，推动浮子上升；当上升力与浮子重力及流体阻力平衡时，浮子稳定在某一高度。此时，浮子与锥管间的环隙面积与流量成正比。

2.信号传递机制：

       浮子方位通过磁耦合系统非触摸式传递到外部指示器。内部磁铁随浮子移动，驱动外部磁钢联动指针或传感器，将机械位移转换为电信号（如4-20mA）或数字显示，完成远传功能。

3.关键结构特性：

       （1）原料多样性：测量管和浮子可采用不锈钢、哈氏合金、钛材或衬PTFE，习惯腐蚀性介质。

       （2）导向规划：锥管内壁可能带有导向棱筋或导杆，确保浮子笔直运动，减少摇摆差错。

       （3）环境习惯性：高温型添加散热间隔，夹套型通入热/冷介质避免结晶，防爆型满意易燃易爆场景。

4.精度影响要素：

       （1）装置条件：需确保入口5倍管径自管段，出口250mm直管段；管道法兰需同轴平行，避免机械应力。

       （2）介质特性：气体测量需维持小背压（≥5倍压损），含杂质时需加装磁性过滤器。

       （3）温度补偿：高温或易结晶介质需选用夹套型，并通过隔热措施保护电子部件。

5.典型使用场景：

       广泛用于石油化工、制药、水处理等领域，特别合适小口径（DN15-DN50）、低流速及高压（≤32MPa）工况。其宽流量比（10:1至20:1）和低保护需求是其中心优势。
