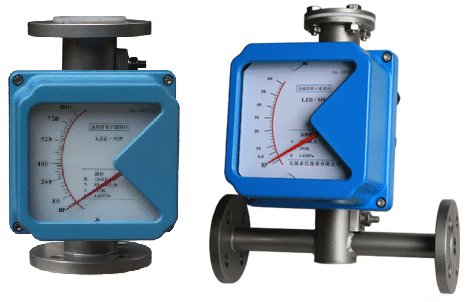

关于金属管转子流量计接线的关键信息

关于金属管转子流量计接线的关键信息，归纳权威性较高的查找成果整理：

一、金属管转子流量计接线中心要点：

       1.‌防爆型接线要求。本安型需安装平安栅，有需要严峻按接线图操作。隔爆型需断电后才干翻开表壳进行接线操作。

       2.‌远传信号接线。翻开信号盒盖后需按图示接线，完成后旋紧盖子和紧固螺钉，确保防尘防滴。电缆引入后需用压紧螺母固定，若未运用螺母则需在电缆管上方加固。螺纹接口标准为M18×1.5，直接联接至电缆引入座。

       3.‌信号类型接线示例。‌‌4-20mA输出‌：需区分电源正负极，一般对应接线端子标注（如“+”接电源正极，“-”接负载端）。‌RS485通讯‌：需联接A/B数据线，并确保终端电阻匹配（若长距离传输）。

二、金属管转子流量计接线过程详解：

       1.接线盒操作。翻开流量计表头接线盒，找到内部端子排。

       （1）§两线制：24V+（电源正）、4-20mA+（信号正）、24V-（电源/信号负共地）。

       （2）四线制：24V+、24V-（电源），T+、T-（RS485信号）。

       2.线缆联接。

       （1）两线制接线：电源正极接24V+，信号正极接4-20mA+，负极共接24V-。

       （2）示例：红线→24V+，黄线→4-20mA+，黑线→24V-。

       （3）四线制接线：电源线接24V+和24V-，RS485线接T+和T-。需运用屏蔽双绞线以减少烦扰。

       3.固定与密封。接线后旋紧端子螺丝，确保卡扣或压紧螺帽固定线缆。封闭接线盒并旋紧紧固螺钉，避免尘埃或水分侵入。

三、关键注意事项：

       1.防爆与防护。隔爆型流量计：有需要断电后翻开表壳接线。本安型流量计：需接装平安栅（如LB803S），并严峻按接线图联接。

       2.抗烦扰措施。远传信号线避免与动力线平行布线，需要时选用屏蔽电缆。RS485通讯线建议运用双绞屏蔽线，终端接120Ω匹配电阻。

       3.安装环境要求。

       （1）垂直安装：倾斜度不逾越5°，不然引入测量误差。

       （2）直管段要求：进口前≥10DN，出口后≥5DN或250mm（DN为公称通径）。

       （3）介质处理：含导磁颗粒时需加装磁过滤器。

       4.保护与调试。定时查看接线盒密封性，避免腐蚀性气体侵入。指针跳动不稳时，优先查看介质是否含气液两相流，或选用带阻尼类型。

四、金属管转子流量计接线注意事项：

       1.电磁烦扰防护‌：远传导线避免与动力线平行布置，建议隐蔽安装以减少磁场烦扰。

       2.平安操作‌：所有接线需在断电状态下进行，尤其涉及防爆类型时。
