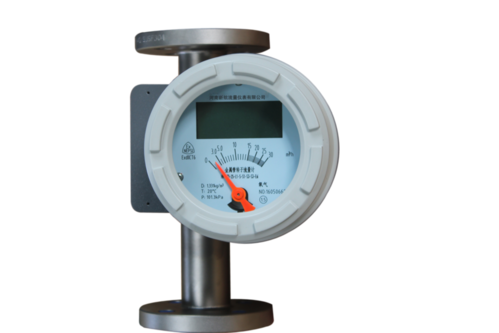

金属管浮子流量计技能要求详解

金属管浮子流量计是一种根据可变面积式测量原理和浮力原理的流量仪表，广泛应用于石油、化工、制药、食物等行业。

一、核心技能参数：

1.测量规模

       （1）液体：水（20℃）测量规模一般为0.3～160,000L/h，特别类型可达2.5～180,000L/h。

       （2）气体：空气（20℃、101325Pa）测量规模为0.07～4,000m³/h，部分类型支持高流量。

       （3）量程比：规范为10:1，特别工况可定制5:1，保证宽流量规模测量准度。

2.准度与重复性

       （1）准度等级：惯例类型为1.5级、2.5级，高准度类型可达1.0级，满意不同工艺需求。

       （2）线性度：<1%，保证测量值与实际流量高度一致。

3.压力与温度习惯性

       （1）工作压力：DN15～DN50通径大承压4.0MPa，DN80～DN150通径高1.6MPa，特别高压型可定制10.0MPa。

       （2）介质温度：规范型-80～150℃，高温型>150～300℃，不易腐型（内衬PTFE）-25～80℃。

       （3）环境温度：液晶显示型-40～85℃，指针型-40～120℃，习惯恶劣工况。

4.衔接与安装

       （1）衔接方式：支持法兰（GB/T9119、HG20592等）、螺纹（1/4～1/2NPT）、卡套、快速接头号多种形式。

       （2）安装方向：笔直安装（倾斜度≤2°），流体自下而上活动，保证浮子安稳。

二、要点性能指标

1.压力丢失

       设计低压力丢失，典型值≤0.1MPa，减少对体系能效的影响。

2.介质兼容性

       （1）主体材料：316不锈钢（规范）、哈氏合金、钛合金（不易腐工况），内衬PTFE（强腐蚀介质）。

       （2）密封材料：橡胶、聚四氟乙烯（PTFE），不易老化、不易腐蚀。

3.输出与通讯

       （1）电远传型：提供4～20mA（二线制）或1～5V规范信号，可选HART协议、RS485接口。

       （2）显示功能：双排液晶显示瞬时流量及累计流量，部分类型支持背光。

4.防爆与防护

       （1）防爆等级：本安型（ExiaIICT4）、隔爆型（ExdIIBT6），适用于风险区域。

       （2）防护等级：IP65（防尘、防喷水），保证野外及潮湿环境安稳运行。
