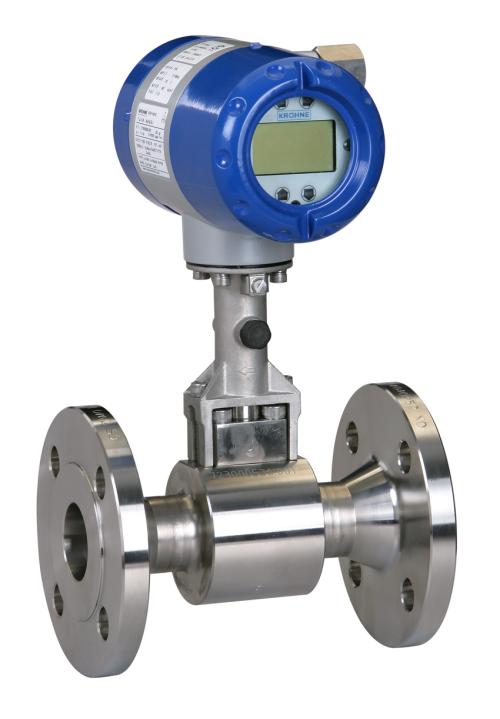

电子蒸汽流量计的调度要点

       电子蒸汽流量计的调度需结合测量需求、工况条件及外表功用进行，中心包含参数设置、量程匹配、精度校准等操作。以下是从调度逻辑到详细进程的详细攻略，包括不同运用场景的调度要点：

一、调度前的准备工作

1.招认工况参数

       介质特性：蒸汽压力、温度、密度（饱满蒸汽需招认压力对应的密度，过热蒸汽需输入温度补偿参数）。

       流量规模：大流量（规划工况1.2倍）、小流量（量程下限≥10%满量程）、常用流量（量程50%~80%佳）。

       管道参数：管径、安装办法（水平/笔直）、上下游直管段长度（影响流量系数）。

2.外表参数核对

       检查流量计铭牌参数：额外口径、工作压力/温度、精度等级、输出信号类型（4~20mA、脉冲、RS485等）。

       招认表头闪现功用：瞬时流量、累积流量、温度/压力补偿值、报警参数等是否正常。

二、精度校准与零点调整

       零点校准：关闭上下游阀门，保证管道内无流体活动。进入表头“零点校准”菜单，履行主动调零（部分外表需手动输入0值）。校准后查询闪现值是否安稳在0邻近（允许±0.1%满量程过错），若过错大，检查管道是否泄露或传感器污染。

       精度校准（比照法）：接入标准表（如科氏力质量流量计，精度≥0.1%）进行比对测验。在常用流量点（如5t/h）记载两表差值，若过错超±1.5%（涡街常规精度），进入“系数修改”菜单调整流量系数K值（K=标准流量/闪现流量）。例：闪现流量5.1t/h，标准流量5.0t/h，则K值从默许1000修改为1000×5.0/5.1≈980.4。

三、工况不坚守时的调度战略

1.蒸汽参数改动的应对

       压力不坚决：饱满蒸汽压力改动±0.1MPa，密度改动约5%，需从头输入当时压力值（或启用压力变送器实时补偿）。例：原压力0.8MPa（密度4.16kg/m³），现压力0.7MPa（密度3.57kg/m³），需在表头压力参数，避免密度过错导致计量过错。

       温度不坚决（过热蒸汽）：温度改动±20℃，密度改动约3%~5%，需保证温度传感器（PT100）安装在流量计上游5~10D处，实时收集温度值。若温度传感器毛病，手动输入当时温度值（需参看蒸汽管道压力表读数，结合过热蒸汽密度表）。

2.流量不坚决的调度

       小流量测量不准：检查是否低于量程下限（如小流量＜0.5t/h，而外表下限为1t/h），需缩小口径或替换小量程外表。启用“小流量切除”功用（设为量程1%~5%），过滤噪声信号，但需注意累积流量的准确性。

       大流量超量程：临时调大满量程值（如从10t/h调至12t/h），但需招认流量计耐压耐温是否满足工况。长时间超量程需替换大口径外表或并联安装两台流量计（分流量计量）。

四、特别场景的调度要点

1.冷凝水影响的调度

       若管道内存在冷凝水（表现为流量不坚决大、闪现值忽高忽低）：加装疏水阀（流量计上游5D处），并调整管道斜度≥3‰，保证冷凝水排出。进入表头“滤波时间”菜单，延伸滤波周期（如从1s调至3s），平滑不坚决信号，但会牺牲响应速度。

2.振荡干扰的调度

       管道振荡导致传感器误触发（闪现流量非零）：物理层面：加固支架、加装减震垫（见前文安装要求）。外表层面：启用“振荡抑制”功用（部分高端外表具有），或进步信号触发阈值（如从0.1mV调至0.3mV）。

五、调度东西与注意事项

1.常用调度东西

       表头按键/触摸屏：经过菜单导航设置参数（适用于现场调度）。

       上位机软件：经过RS485接口联接电脑，运用厂家配套软件（如E+H的FieldCare）批量修改参数、导出数据。

       手持编程器：无线联接表头，适用于高空或危险区域调度（需配防爆型）。

2.标准注意事项

       带压调度时需保证蒸汽压力≤0.1MPa，避免高温烫伤（建议停机泄压后操作）。修改参数前记载原始值，若调度后反常可恢复默许设置（菜单中有“恢复出厂设置”选项）。涉及计量结算的流量计，调度后需由计量检定安排从头校准并出具证书（周期一般为1年）。

六、毛病调度案例

案例：闪现流量持续偏低（与实践用汽量不符）

排查进程：

       检查密度参数：发现表头输入压力为0.8MPa，但实践蒸汽压力为1.0MPa（密度从4.16kg/m³升至5.14kg/m³），导致体积流量换算为质量流量时偏小。

       调度操作：压力参数为1.0MPa，闪现流量从8t/h升至10t/h，与实践用汽量一起。

       要点定论：饱满蒸汽计量时，压力参数过错是导致过错的主要原因，需守时核对现场压力表与表头输入值。

七、调度后的试运转与验证

       试运转查询：调度后运转24小时，记载瞬时流量曲线（安稳无大幅不坚决）、累积流量增量（与用汽安装能耗比照）。比照上下游压力表差值（正常≤0.05MPa），若压差过大，或许管道阻塞或流量计安装偏疼。

       精度验证：选用“累积流量比对法”：连续记载3天外表累积值与锅炉蒸汽输出量，过错≤±1.5%为合格。若过错超差，重复“系数修改”进程（每次修改起伏≤5%），直至满足要求。

       经过以上调度流程，可保证电子蒸汽流量计在不同工况下坚持计量精度。调度的中心逻辑是：依据实时工况参数校准外表算法，结合现场问题优化安装与设置。关于复杂工况（如变压力、多支管分流），建议选用带主动补偿功用的智能型流量计，并守时进行系统性维护校准。
