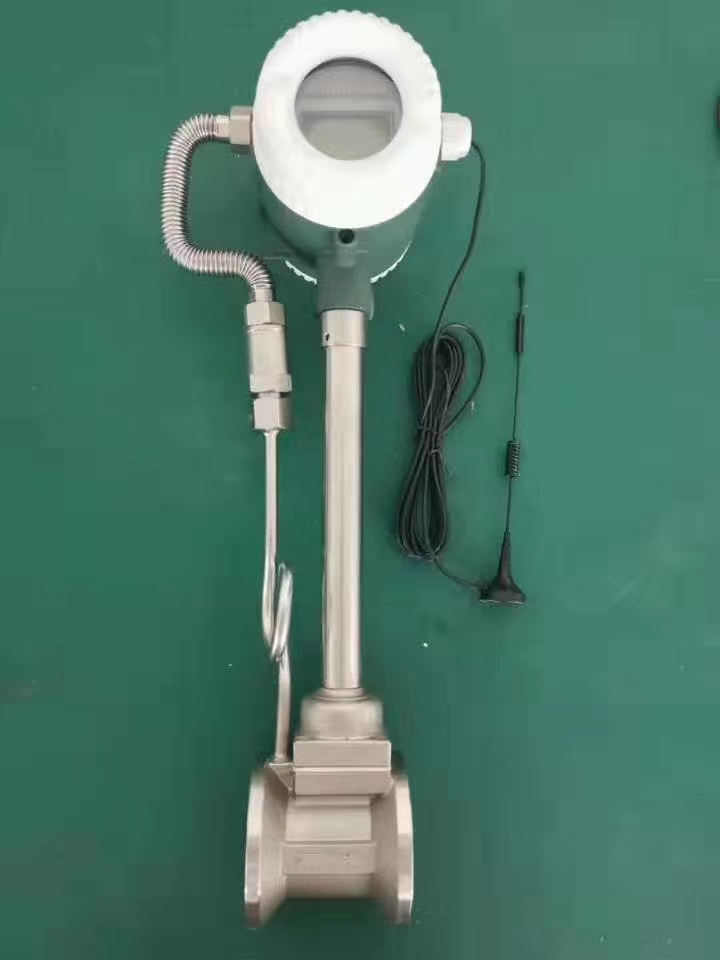

耐高温蒸汽流量计运用说明

耐高温蒸汽流量计运用说明

一、技术特征

       o耐高温功用：介质温度规划广，常见类型支撑-40℃至400℃，部分定制类型可达500℃。选用特别材料（如不锈钢、陶瓷）和隔热规划，避免高温损坏传感器。

       o高精度与安稳性：精度等级一般为±1.5%R，重复性0.2%。量程比宽达1:20至1:30，习气不同流量需求。

       o抗干扰能力强：电路选用外表贴装工艺，结构紧凑，抗振荡、抗电磁干扰。防爆型规划（如ExiaⅡCT6）适用于风险环境。

       o输出信号多样：支撑脉冲、4-20mA电流、RS-485通讯，可与工业自动化系统无缝联接。

二、安装要求

       o直管段要求：上游直管段长度≥20DN，轻贱≥5DN（DN为公称通径），保证流体流态安稳。避免安装在阀门、弯头号扰动源邻近，若要安装，需增加直管段或运用活动调整器。

       o管道与安装方向：管道内径需与流量计公称通径一同，差错不跨过±1%。水平安装时，保证流体自下而上活动（液体）或方向不限（气体/蒸汽）。笔直安装时，避免介质中的杂质堆积。

       o环境与防护：避开高温热源、强腐蚀气体和强振荡环境，选用隔热、通风办法。室外安装需防水防晒，电气接口处电缆弯成U形避免水进入。

       o电气联接：防爆型传感器需可靠接地，防爆地线不得与强电系统共用。供电电压12-24VDC，避免与强电安装共用电源。

三、操作过程

       o开机前查看：供认流量计类型与介质温度、压力匹配（如高温型需支撑≥300℃）。查看管道清洁度，避免杂质损坏传感器。

       o参数设置：通过就地闪现仪或上位机软件设置流量系数、密度补偿等参数。输入暗码（如默许暗码06688）进入参数设置界面，修正流量系数以调整测量规划。

       o主张与运转：缓慢翻开阀门，避免水流冲击损坏转子（若为机械式）。查询液晶屏闪现流量、温度、压力等数据，供认无泄漏和异常振荡。

       o远程办理（可选）：部分类型支撑蓝牙/APP远程监控，可实时查看数据、确诊缺陷。

四、维护与缺陷处理

       o守时查看：每半年查看一次直管段积垢情况，收拾传感器外表杂质。每年校验一次流量计精度，替换电池（电池供电型寿数≥2年）。

       o常见缺陷处理：无流量闪现：查看电源、信号线联接，供认流体是否活动。

       o流量不坚决大：查看直管段是否符合要求，打扫振荡干扰。

       o温度/压力补偿异常：校准传感器或查看补偿算法设置。

       o冬季防护：环境温度低于0℃时，排空阻尼室内的水，避免结冰损坏外表。

五、运用场景

       •电力工作：锅炉蒸汽流量计量，优化燃烧功率。

       •化工领域：高温蒸汽反应釜进料操控。

       •冶金工作：高炉蒸汽回收监测，下降能耗本钱。

六、注意事项

       阻挡超量程运用，否则会导致测量差错增大或损坏外表。避免一再开关阀门，避免压力冲击损坏传感器。修正参数前记载原始值，便于缺陷时康复设置。
